簡介

雙組分水性環(huán)氧富鋅底漆。

主要性能

?用做多種涂層體系的配套底漆。

?優(yōu)異的防腐性能。

?干燥速度快，可在短時間內(nèi)可覆涂后道涂層。

?符合美國SSPC標準-Paint 20規(guī)定的鋅粉含量level 2 和國際標準ISO 12944-5關于鋅粉含量的規(guī)范。

?VOC高度合規(guī)。

顏色與光澤

?

?平光。

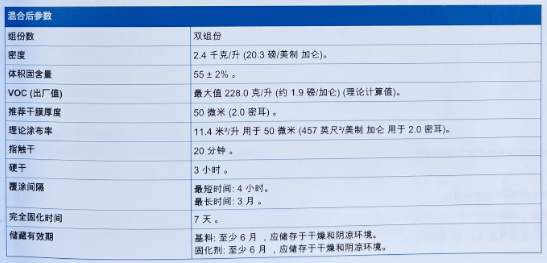

基本數(shù)據(jù) 攝氏20°C (華氏68°F)

推薦底材狀況與溫度

底材狀況

?裸鋼：噴射清理達到國際標準ISO-8501-1的Sa2級，表面粗糙度滿足40-70微米（1.6-2.8密耳）.

?已經(jīng)過鋼板拋丸預處理并涂有確認可兼容的無機硅酸鋅車間底漆的涂層表面：掃砂處理達到SPSS標準的Ss級。

底材溫度和施工條件

?在涂裝施工和涂層固化期間底材溫度應維持在攝氏 5°F (華氏41°C) 與攝氏 40°F (華氏104°F)之間。

?在涂裝施工和涂層固化過程中必須確保底材溫度至少高于露點溫度攝氏 3°C（華氏5°F) 以上。

?在涂裝施工和涂層固化過程中必須確保環(huán)境的相對濕度不超過 75%。

使用說明

體積混合比：基料：固化劑=55:45.

?基料與固化劑混合后，漆料溫度最好控制在高于15°C(華氏59°F)

?將固化劑添加入基料組份，持續(xù)不斷攪拌，直至兩個組份充分混合后達到完全均勻質(zhì)的狀態(tài)。

?應該在兩組份混合以后再加水進行稀釋。

?過多添加稀釋劑可能會導致濕膜的抗流掛性能降低和硬干速度減慢。

?在涂裝施工和涂層固化期間必須保持水分和連續(xù)的通風。

?在整個儲存或運輸過程中防止其結(jié)冰。

熟化時間

無需

混合后使用時間

3小時于攝氏20°C (華氏568°F) 。

有氣噴涂

推薦稀釋劑

自來水。

稀釋劑用量

0 - 40%, 依據(jù)所需的漆膜厚度和施工條件而定。

噴嘴孔徑

1.8-2.2 毫米 (0.070-0.087 英寸) 。

噴嘴壓力

0.3-0.6兆帕 (約3-6大氣壓;44-87磅/英寸2) 。

無氣噴涂（單組份噴涂泵）

推薦稀釋劑

自來水

稀釋劑用量

0 - 40%, 依據(jù)所需的漆膜厚度和施工條件而定。

噴嘴孔徑

約0.38-0.43 毫米 (0.015-0.017 英寸) 。

噴嘴壓力

150 兆帕 (約 150 大氣壓; 2176磅/英寸2) 。

推薦稀釋劑

自來水。

稀釋劑用量

0 - 40%。

清洗溶劑

潔凈淡水。

安全防范

?涂料及其推薦稀釋劑參與安全事項表1430和1431和相關的材料安全數(shù)據(jù)說明書。

?雖然這是水溶性涂料，但必須避免吸入漆霧和其揮發(fā)物，并盡量不使皮膚和眼睛接觸到油漆。
