簡介

雙組份高固態(tài)聚酰胺固化環(huán)氧富鋅底漆

主要性能

? 一款非常好的可用來與高固態(tài)環(huán)氧中間漆涂層配套的底漆

? 可用于配套多種涂層體系的底漆

? 良好的防腐性能

? 干燥速度快，可在短時(shí)間內(nèi)可覆涂后道涂層。

? 符合標(biāo)準(zhǔn)SSPC-Paint20有關(guān)干膜中鋅粉含量等級(jí)規(guī)范Level3的要求

顏色與光澤

? 灰色、紅棕色

? 平光

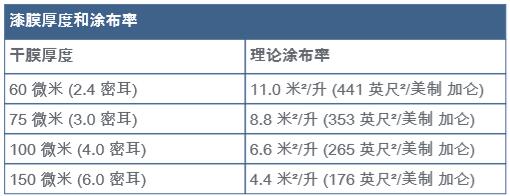

基本數(shù)據(jù)攝氏20°C(華氏68°F)

浸沒環(huán)境

? 裸鋼;噴射清理達(dá)到國際標(biāo)準(zhǔn)ISO-8501-1的Sa2?級(jí),滿足表面粗糙度40–70微米(1.6–2.8密耳)

? 在經(jīng)過拋丸預(yù)處理并涂有確認(rèn)可兼容無機(jī)硅酸鋅車間底漆的鋼板表面，只需進(jìn)行掃砂清理達(dá)到SPSS標(biāo)準(zhǔn)-Ss級(jí)。

大氣暴露環(huán)境

? 裸鋼：噴射清理達(dá)到國際標(biāo)準(zhǔn)ISO-8501-1的Sa2?級(jí)，表面粗糙度滿足40-70微米(1.6–2.8密耳)。

? 已經(jīng)確定可以兼容的無機(jī)硅酸鋅車間底漆表面：掃砂清理達(dá)到SPSS標(biāo)準(zhǔn)Ss級(jí)或動(dòng)力工具打磨清理至SPSS標(biāo)準(zhǔn)的Pt3級(jí)

底材溫度和施工條件

? 在涂裝施工和涂層固化過程中應(yīng)確保底材溫度高于攝氏5°C(華氏41°F)

? 在涂裝施工和涂層固化過程中必須確保底材溫度至少高于露點(diǎn)溫度攝氏3°C（華氏5°F)以上

使用說明

混合體積比：基料：固化劑=80：20 ? 涂裝前最好將基料與固化劑各組份或調(diào)配混合后漆料的溫度調(diào)控到攝氏15°C(華氏59°F)以上,不然則可能需要額外添加稀釋劑 將漆料的粘度調(diào)整到適宜施工的粘稠狀態(tài)。

? 過多添加稀釋劑可能會(huì)導(dǎo)致濕膜的抗流掛性能降低和固化速度減慢。

? 稀釋劑應(yīng)在兩組份混合后再添加

熟化時(shí)間

無需

混合后使用時(shí)間

8小時(shí)于攝氏20°C(華氏68°F)

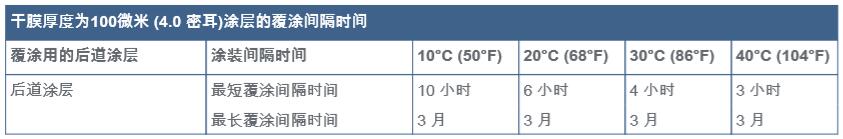

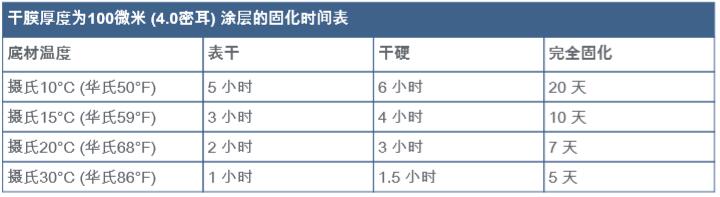

補(bǔ)充參數(shù)

備注:

- 富鋅底漆表面會(huì)生成鋅鹽；在覆涂后道涂層之前，涂層最好應(yīng)避免過長時(shí)間的戶外暴曬。

- 在潔凈的室內(nèi)大氣環(huán)境中，覆涂后道涂層的涂裝間隔時(shí)間可長達(dá)數(shù)個(gè)月。

- 如涂層是用于工業(yè)大氣和海洋大氣環(huán)境中的，或者是覆涂間隔時(shí)間跨度要求很長的，則建議在達(dá)到最短覆涂時(shí)間后隨即涂上一道合適 的封閉漆。

- 涂裝前，可分別采用高壓水清洗，濕噴砂清理，磨料掃射或其它方式的機(jī)械清理等進(jìn)行表面清理，除去表面可見污染物。

備注：在涂裝施工和涂層固化期間必須保持充分和連續(xù)的通風(fēng)。
