簡介

雙組分水性環(huán)氧底漆。

主要性能

?用于大氣環(huán)境下鋼結(jié)構(gòu)涂層防護(hù)體系滿足一般性防護(hù)要求的環(huán)氧漆。

?特別適用于因健康和安全原因不允許使用溶劑型涂料的場合。

?可適合車間制作裝配階段涂裝的快速固化要求。

?VOC高度合規(guī)。

?后道涂層可配套覆涂絕大多數(shù)的分散體類涂料和醇酸漆及雙組分的高性能面漆。

?施工方便，適宜（無氣）噴涂、輥涂和刷漆。

顏色與光澤

?奶黃色

?蛋殼光。

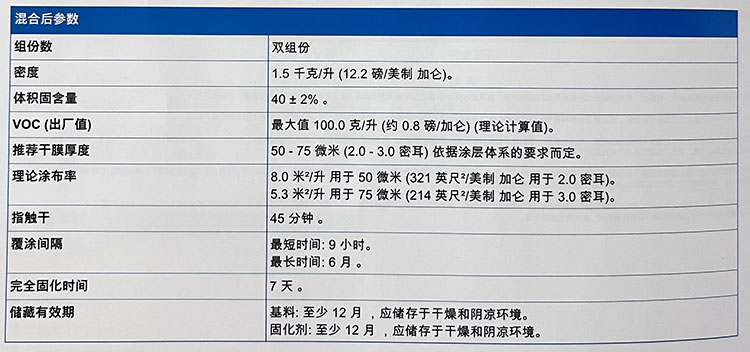

基本數(shù)據(jù) 攝氏20°C（華氏68°F）

備注：

-敬請參閱補(bǔ)充參數(shù)-覆涂間隔時間表。

-敬請參閱補(bǔ)充參數(shù)表-覆涂固化時間表。

推薦底材狀況與溫度

底材狀況

?覆涂本品前，確定鋼板表面的前道底漆涂層必須是可兼容配套的，且表面潔凈和干燥，沒有任何污染物，并在其規(guī)定的覆涂間隔時間之內(nèi)。

?鍍鋅件表面的狀況會有不同，推薦的首選處理方法，是在表面除去油/油脂和做完清潔后，再進(jìn)行一次輕微程度的掃砂清理。

?混凝土：表面必須完全固化，且潔凈干燥，無碎裂或粉化物。

底材溫度和施工條件

?在涂裝施工和涂層固化過程中應(yīng)確保底材溫度高于攝氏10°C (華氏50°F)

?在涂裝施工和涂層固化過程中確保底材溫度至少高于露點(diǎn)攝氏3°C (華氏5°F)以上。

?在涂裝施工和涂層固化過程中確保環(huán)境的相對濕度不超過75％。

使用說明

調(diào)配混合體積比：基料：固化劑=7：1。

?在涂裝施工和涂層固化期間必須確保足量的持續(xù)通風(fēng)（參閱表{1433}和{1434}）。

?在整個儲存和運(yùn)輸過程中須防止其結(jié)冰。

?太多（加水）稀釋勢必會降低濕膜的抗流掛性能和減慢固化速度。

?涂裝前最好將基料與固化劑各組份或調(diào)配混合后漆料的溫度調(diào)控到攝氏15℃（華氏59°F）以上，不然則可能需要額外添加稀釋劑，將漆料的粘度調(diào)整到適宜施工的粘稠狀態(tài)。

?應(yīng)該在兩組份混合以后再添加水進(jìn)行稀釋。

熟化時間

10分鐘

混合后使用時間

3小時與攝氏20℃（68°F）

備注：敬請參閱補(bǔ)充參數(shù)-混合后適用時間。

有氣噴涂

推薦稀釋劑

自來水。

稀釋劑用量

0-10％，依據(jù)所需的漆膜厚度和施工條件而定。

噴嘴孔徑

1.5-2.0毫米（約0.060-0.079英寸）。

噴嘴壓力

0.3-0.6兆帕（約3-6大氣壓；44-87磅/英寸2）。

無氣噴涂（單組份噴涂泵）

推薦稀釋劑

自來水。

稀釋劑用量

5-10％，依據(jù)所需的漆膜厚度和施工條件而定。

噴嘴孔徑

約0.38-0.48毫米（約0.015-0.019英寸）。

噴嘴壓力

15.0兆帕（約150大氣壓；2176磅/英寸2）。

刷漆/輥涂

推薦稀釋劑

自來水。

稀釋劑用量

0-10％。
