簡(jiǎn)介

雙組份聚酰胺固化的可覆涂型環(huán)氧厚漿面漆

主要性能

?常規(guī)用途的環(huán)氧中間漆或環(huán)氧面漆，用于內(nèi)陸大氣環(huán)境和海洋大氣環(huán)境中的鋼結(jié)構(gòu)和混凝土結(jié)構(gòu)的防護(hù)涂層體系。

?易于施工，無(wú)論是無(wú)氣噴涂還是刷涂都適宜。

?固化溫度最低可至攝氏-10°C (華氏14°F)。

?即使在最大相對(duì)濕度達(dá)到95%的環(huán)境下施工與固化，也不影響涂層的性能質(zhì)量

?可覆涂在大多數(shù)的舊涂層上面，如醇酸漆、氯化橡膠漆、環(huán)氧漆，只需要舊涂層堅(jiān)實(shí)且附著牢固，就能確保良好的層間附著力。

?即使經(jīng)受長(zhǎng)時(shí)間的室外暴曬老化，涂層也還能用雙組份涂料和傳統(tǒng)單組份醇酸漆進(jìn)行后道覆涂。

?防水性能佳，并能抗耐弱腐蝕性化學(xué)品的濺落類(lèi)污染

?優(yōu)異的防腐性能。

?漆膜堅(jiān)韌，并具有持久的柔韌性。

顏色與光澤

?標(biāo)配顏色和也可按客戶要求定制各種顏色。

?半光。

備注: 長(zhǎng)期置于陽(yáng)光暴曬環(huán)境下，涂層也會(huì)出現(xiàn)環(huán)氧漆所特有的標(biāo)志性粉化和褪色現(xiàn)象

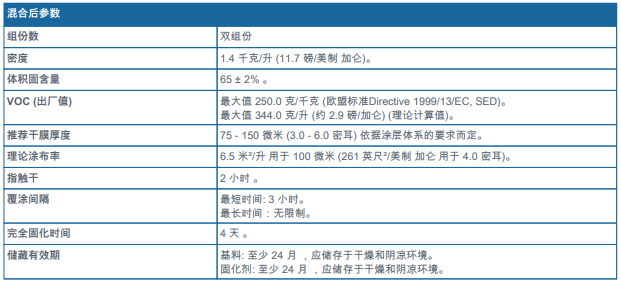

基本數(shù)據(jù)攝氏20°C (華氏68°F)

備注:

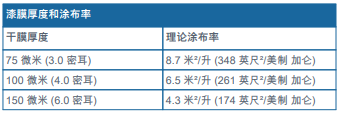

-敬請(qǐng)參閱補(bǔ)充數(shù)據(jù)表 - 理論涂布率與干膜厚度對(duì)照關(guān)系表。

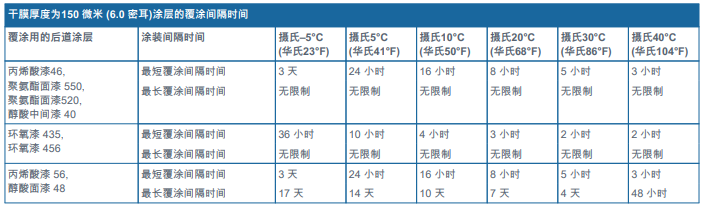

-敬請(qǐng)參閱補(bǔ)充參數(shù) - 覆涂間隔時(shí)間表。

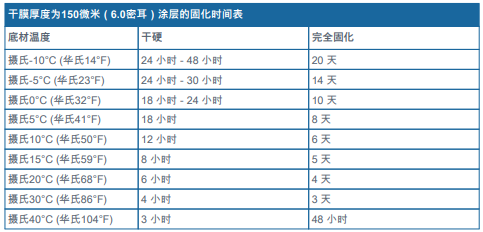

-敬請(qǐng)參閱補(bǔ)充參數(shù)表 - 涂層固化時(shí)間表。

SIGMACOVER? 456  環(huán)氧漆 456產(chǎn)品說(shuō)明書(shū) 2018年8月8日 (2018年4月17日的修訂版)

推薦底材狀況與溫度

底材狀況

?確定可以與之兼容配套的前期涂層：表面必須潔凈干燥，已除盡所有污染物。

底材溫度

?在涂裝施工和涂層固化過(guò)程中可允許接受環(huán)境溫度低至攝氏-10°C (華氏14°F) ; 只要確定底材表面干燥并無(wú)結(jié)冰。

?在涂裝施工和涂層固化過(guò)程中必須確保底材溫度至少高于露點(diǎn)溫度攝氏 3°C（華氏5°F) 以上。

使用說(shuō)明

混合體積比：基料：固化劑 = 82 ：18

?過(guò)多添加稀釋劑通常會(huì)導(dǎo)致濕膜的抗流掛性能降低。

?請(qǐng)確?；虾凸袒瘎┙M份在混合后的漆料溫度控制在攝氏10°C (華氏50°F)以上, 不然則可能需要額外添加稀釋劑將漆料粘度調(diào)整到適宜現(xiàn)場(chǎng)施工的粘稠狀態(tài)。

?稀釋劑應(yīng)在兩個(gè)組份混合后再添加。

熟化時(shí)間

無(wú)需。

混合后使用時(shí)間

5 小時(shí)于攝氏20°C (華氏68°F) 。

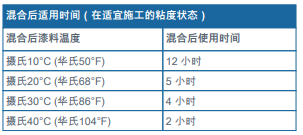

備注: 敬請(qǐng)參閱補(bǔ)充參數(shù) - 混合后適用時(shí)間。

有氣噴涂

推薦稀釋劑

稀釋劑 91-92。

稀釋劑用量

5 - 10%, 依據(jù)所需的漆膜厚度和施工條件而定。

噴嘴孔徑

2.0 – 3.0 毫米 (約 0.079 – 0.110 英寸)

噴嘴壓力

0.3 - 0.4 兆帕(約 3 - 4 大氣壓; 44 - 58 磅/英寸2)。

無(wú)氣噴涂（單組份噴涂泵）

推薦稀釋劑

稀釋劑 91-92。

稀釋劑用量

0 - 5%, 依據(jù)所需的漆膜厚度和施工條件而定。

噴嘴孔徑

約 0.48 – 0.58 毫米 (0.019 – 0.023 英寸)

噴嘴壓力

15.0 兆帕 (約 150 大氣壓; 2176 磅/英寸2)。

刷涂/輥涂

推薦稀釋劑

稀釋劑 91-92 。

稀釋劑用量

0 - 5% 。

清洗溶劑

稀釋劑 90-53。

補(bǔ)充參數(shù)

備注: 刷涂施工時(shí)的最大干膜厚度: 60 微米 (2.4 密耳) 。

備注:

-用做面漆時(shí)需有適當(dāng)?shù)闹虚g漆進(jìn)行配套

-表面應(yīng)潔凈干燥，已除盡所有污染物。

-環(huán)氧漆456表面不能用焦油環(huán)氧漆進(jìn)行覆涂

-在各色環(huán)氧漆456涂層表面上可接受覆涂相應(yīng)各色的丙烯酸漆56或醇酸面漆48。

備注:

-在涂裝施工和涂層固化期間必須確保持續(xù)順暢的足量通風(fēng)（敬請(qǐng)參閱安全信息表 1433 和信息表1434）。

-在某些特定情況下，只要確認(rèn)基底表面潔凈干燥，無(wú)結(jié)冰和其它污染物，則可涂裝環(huán)氧漆456的最低施工溫度為攝氏–15°C (華氏5°F)。但在此極端低溫條件下進(jìn)行涂裝施工，特別需要注意，應(yīng)竭力避免一次涂裝成膜過(guò)厚。否則容易導(dǎo)致涂層出現(xiàn)細(xì)裂紋和龜裂或者至少造成溶劑滯留。除此以外，低溫環(huán)境下施工通常需要額外地添加稀釋劑，以將漆料粘度調(diào)降至適合涂裝的粘稠度，但這樣勢(shì)必同時(shí)也會(huì)因此影響到濕膜的抗流掛性能和引起溶劑滯留。不過(guò)，隨著氣溫回升，當(dāng)基材溫度到達(dá)漆膜可正常固化的最低溫度以上時(shí)，涂層還是能夠完全固化并獲得完整的產(chǎn)品設(shè)計(jì)性能。

安全防范

?涂料及其推薦稀釋劑參見(jiàn)安全事項(xiàng)表 1430和1431 和相關(guān)的材料安全數(shù)據(jù)說(shuō)明書(shū)。

?這是溶劑型涂料，必須避免吸入漆霧和溶劑；另外，皮膚和眼睛不宜接觸未干的油漆。
